Cuestión 3 Opción B selectividad Septiembre

Cuestión nº3 (2 Puntos)

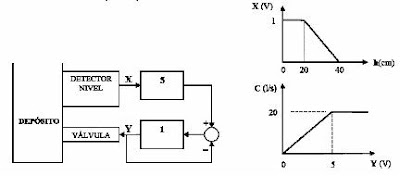

La figura representa un sistema de control del llenado de un depósito. Se muestra gráficamente la función de transferencia del detector de nivel X(voltios)=f(h) y también la función de transferencia de la válvula: C(litros/segundo) = f(Y). Resuelva las siguientes cuestiones:
a) Obtenga la función de transferencia Y = f(X). (1 Punto)
b) Calcule el caudal que entra al depósito cuando está vacío y cuando su nivel de llenado es de 30 cm. (1 Punto)


SOLUCIÓN:
Como se trata de un sistema de control en lazo cerrado, antes de resolver el circuito se demuestran las propiedades de bloques que se van a emplear:
