Problemas de selectividad de la Comunidad de Madrid (para 2º Bachillerato) Junio 2012 Coincidentes Cuestión 3 OPCIÓN B

En el diagrama de bloques de la figura se utilizan dos amplificadores con ganancia 5 (G=5) y un comparador con la siguiente función de transferencia:
E ≥ 4 → S = 1
E < 4 → S = -1

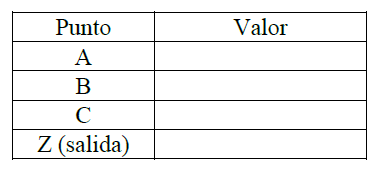

Rellene la siguiente tabla con los valores de la señal en los puntos indicados, si X=2; (0,5 puntos cada valor).
SOLUCIÓN
Nota: además del valor numérico de la tabla, debe valorarse el planteamiento de la respuesta
